項目簡介

某測繪隊接到緊急項目：急需在1個月內獲得25平方公里測區最新1:1000的地形圖，而有人飛機航飛審批流程復雜，且拍攝成本極高，顯然不可取?？紤]到無人機航測成圖工藝已經成熟，遂決定使用無人機進行航測的方案。這次項目是該測繪隊首次嘗試航拍測圖，經過測試與比較，最終選擇與華測進行合作，共同完成此次航測項目。此次航測任務落在了華測P700E航測無人機身上，采用最新硬件配置的P700E無人機能否完成此次項目？

項目步驟設計

根據國家規范設定好無人機航拍所需要的GSD,一般情況下可以設定500比例尺飛4厘米的地面分辨率，1000比例尺飛9厘米的地面分辨率，2000比例尺飛15-20厘米地面分辨率。根據所需精度設定好航高規劃好航線，每平方公里測量2-10個像控點，用空三加密軟件做好加密，導入航測軟件進行立體測量，測完的內業數據經外業調繪內業編輯質檢形成最終成果文件。

航測具體實施

無人機做大比例尺測圖基本步驟如下：另一篇文章有對航拍測繪的步驟進行詳細說明：測繪無人機航測操作圖解

 1.航測前期準備

分析測區地形，查清測區內的山、水面、高程建筑、軍事設施等情況；查清測區的形狀、大??；為航拍飛行規劃做準備，雨、霧情況，云系高度，光照強度、風力風向等。

 2.準備起飛

 選定起飛時間與地點后，將P700E無人機、彈射架、地面工作站等配件帶到起飛點，逆風組裝彈射架，準備起飛。

起飛前組裝與檢查

P700E航測無人機準備起飛

 3.航測作業監控

在2個小時的航測作業過程中，對航高、航速、飛行軌跡進行實時監測，檢查發動機轉速和空速、地速，并保障照片拍攝數量。

航測作業監控

4.返航降落

返航開傘降落

5.導出數據質量檢查

導出拍攝照片，并進行數據質量評估，判斷是否復飛。

數據質量檢查

6.做像控

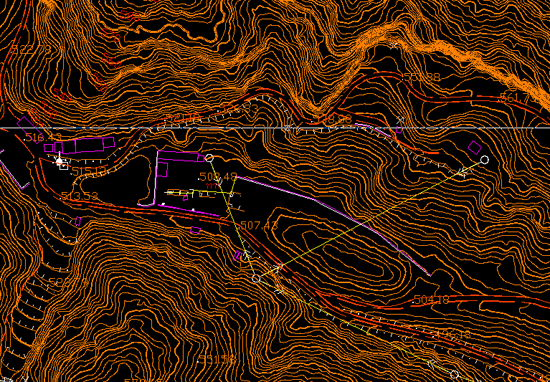

7.通過空三軟件進行加密，立測軟件測制地形圖

軟件信息

8.外業調繪編輯成圖

外業調繪圖

得出結論如下：

1）華測P700E航測無人機結合專業航測軟件空三加密精度高，能滿足1:1000大比例尺地形圖的精度要求。

2）華測無人機航拍系統具有操作靈活簡便、飛行姿態穩定、作業效率高的特點，對于大中小面積大比例尺測圖具有極高的性?xún)r(jià)比優勢。
